3-osaline äärikuga topeltplokk ja õhutuskuulkraan

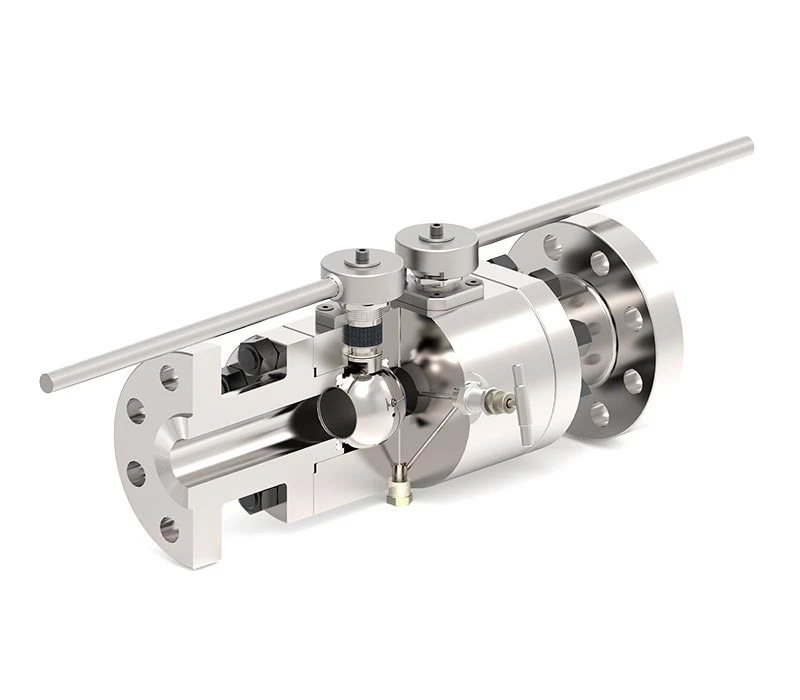

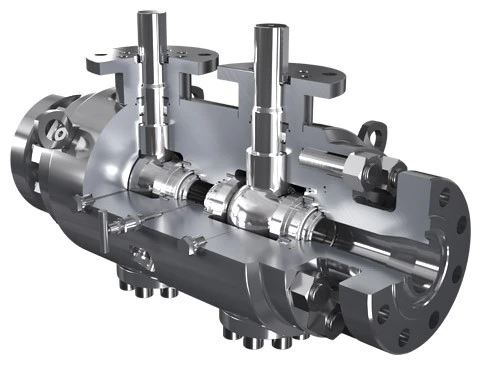

3-osaline äärikuga Double Block&bleed Ball Valve koosneb klapi korpusest, kuulist, pesast, varrest, äärikust ja muudest komponentidest ning paigaldatakse torujuhtmele äärikühenduse kaudu. Ventiilil on kaks sõltumatut tihenduspaari, mis suudavad hoida suletud asendis samaaegselt suletud olekut, et saavutada kahekordne kärpimine ja tõhusalt vältida kandja lekkimist. Samal ajal on klapp varustatud ka äravooluliidesega, et hõlbustada jääkmeediumi või rõhu väljutamist klapikambris, et vähendada ohutusriske.

KLAPIDE DISAIN

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATUURIVAHEND

-58 kuni 392 kraadi F (-50 kuni 200 kraadi)

SUURUS

NPS 1-12 (DN 25-300)

RÕHUREITING

ASME 150 - ASME 2500

NÄGAST näkku

Vastavalt API 6D standardile

LÕPETA ÜHENDUSED

Äärik

MATERJALID

Madala temperatuuriga ja madala legeeritud süsinikteras

Roostevaba teras, Duplex ja Super Duplex

Niklisulamid, titaan

KERE DISAIN

Sepistatud ja valupoltidega kahe- ja kolmeosaline

ISTME DISAIN

Pehme või metallist iste, palli ja istmete kõvakattega
Topeltkolvi istmed
Kombineeritud istmed

OMADUSED

Topeltplokk ja õhutuskonstruktsioon (DBB)
Sekundaarsed tihendid puhtast grafiidist
Antistaatiline seade
Anti Blow out vars
Saadaval istmetele ja varrele hädaabipritse
Saadaval madala lenduvate heitkogustega varre pakend
O-rõngas/huuletihendid ja grafiidikonfiguratsioon
CRA kattekiht kõikidel dünaamilistel tihendusaladel või kõikidel saadaolevatel märjaks saanud osadel
Saadaval on pikendatud kapott madala ja kõrge temperatuuri jaoks

OPERATOR

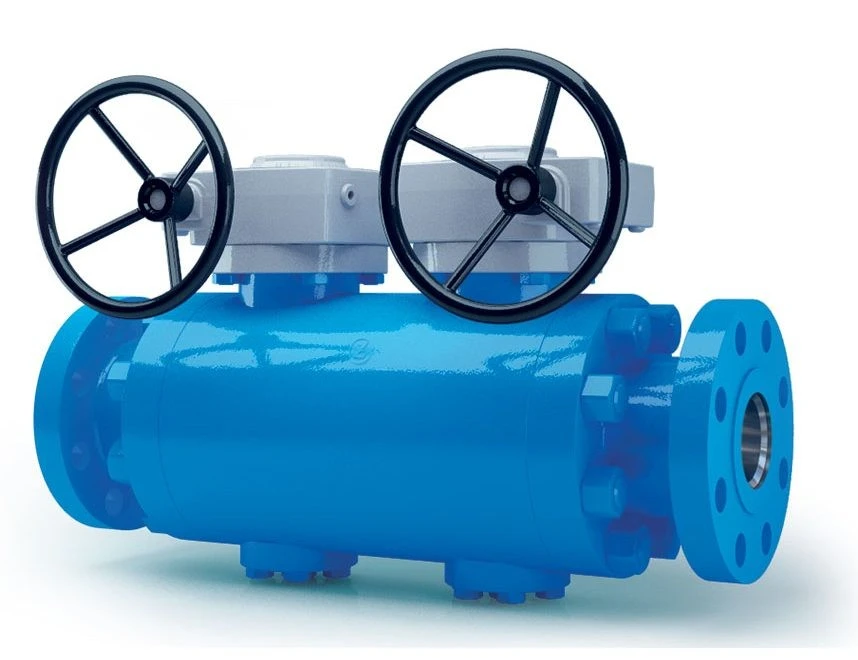

Manuaal: mutrivõti või tabalukuga käik
Käivitamine: Pneumaatiline/ Hüdrauliline/Elektriline

TESTIMINE JA SERTIFIKATSIOONID

Vastavus API 6D & ISO 5208 ja API 598 kontrollimisele ja testimisele
Tuleohutus ja tulekindlus vastavalt API 607 ​​nõuetele
SIL 3 sertifikaat vastavalt IEC61508
lenduv emissioon vastavalt ISO15848-le
PED 2014/68/UE
