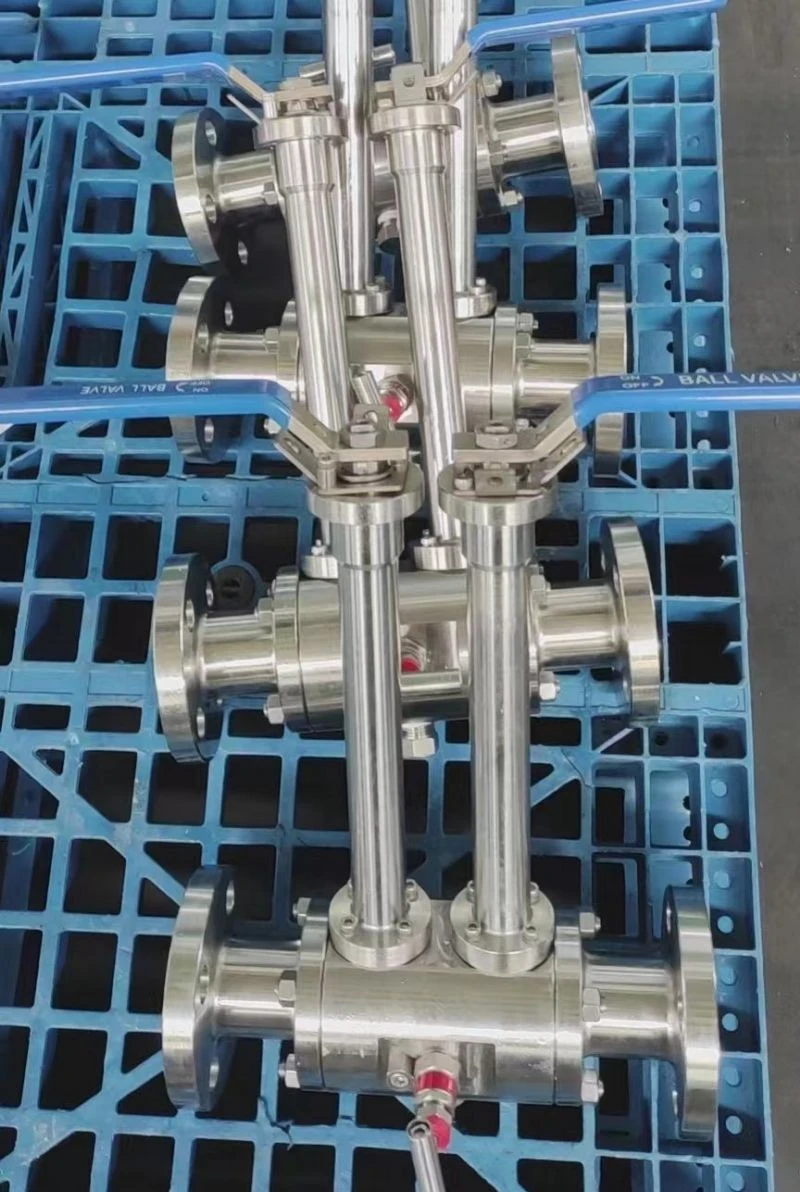

Laiendatud kapoti topeltplokk ja õhutuskuulkraan

Laiendatud kapoti topeltplokk- ja õhutuskuulventiilid ühendavad kahekordse väljalülitus- ja tühjendusfunktsioonid ning on varustatud laiendatud kattega, et need sobiksid eriliste töötingimustega. Klappe kasutatakse tavaliselt tööstuslikes rakendustes, mis nõuavad suurt vedeliku juhtimise täpsust ja kõrget ohutust, nagu õli, kemikaalid, gaas ja energia. Disain tagab, et suletud olekus saab kahte sõltumatut tihenduspaari hoida samaaegselt suletuna, et tõhusalt vältida kandja lekkimist ja vabastada kahe tihenduspinna vaheline kandja läbi vabastuspordi.

KLAPPI DISAIN

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATUURIVAHEND

-58 kuni 392 kraadi F (-50 kuni 200 kraadi)

SUURUS

NPS 1-12 (DN 25-300)

RÕHUREITING

ASME 150 - ASME 2500

NÄGAST näkku

Vastavalt API 6D standardile

LÕPETA ÜHENDUSED

RF, RTJ vastavalt punktidele B16.5 ja B16.47
BW, põkkkeevitatud vastavalt punktile B16.25
SW, pesa keevitatud vastavalt punktile B16.11

MATERJALID

Madala temperatuuriga ja madala legeeritud süsinikteras

Roostevaba teras, Duplex ja Super Duplex

Niklisulamid, titaan

KERE DISAIN

Sepistatud ja valupoltidega kahe- ja kolmeosaline

ISTME DISAIN

Pehmed või metallist istuvad kõvakattega kuulidel ja istmetel
Topeltkolvi istmed
Kombineeritud istmed

OMADUSED

Topeltplokk ja õhutuskonstruktsioon (DBB)
Teisesed tihendid puhtast grafiidist
Antistaatiline seade
Anti Blow out vars
Saadaval istmetele ja varrele hädaabipritse
Saadaval madala lenduvate heitkogustega varre pakend
O-rõngas/huuletihendid ja grafiidikonfiguratsioon
CRA kattekiht kõikidel dünaamilistel tihendusaladel või kõikidel saadaolevatel märjaks saanud osadel
Saadaval on pikendatud kapott madala ja kõrge temperatuuri jaoks

OPERAATOR

Manuaal: mutrivõti või tabalukuga käik
Käivitamine: Pneumaatiline/ Hüdrauliline/Elektriline

TESTIMINE JA SERTIFIKATSIOONID

Vastavus API 6D & ISO 5208 ja API 598 kontrollimisele ja testimisele
Tuleohutus ja tulekindlus vastavalt API 607 ​​nõuetele
SIL 3 sertifikaat vastavalt IEC61508
lenduv emissioon vastavalt ISO15848-le
PED 2014/68/UE
