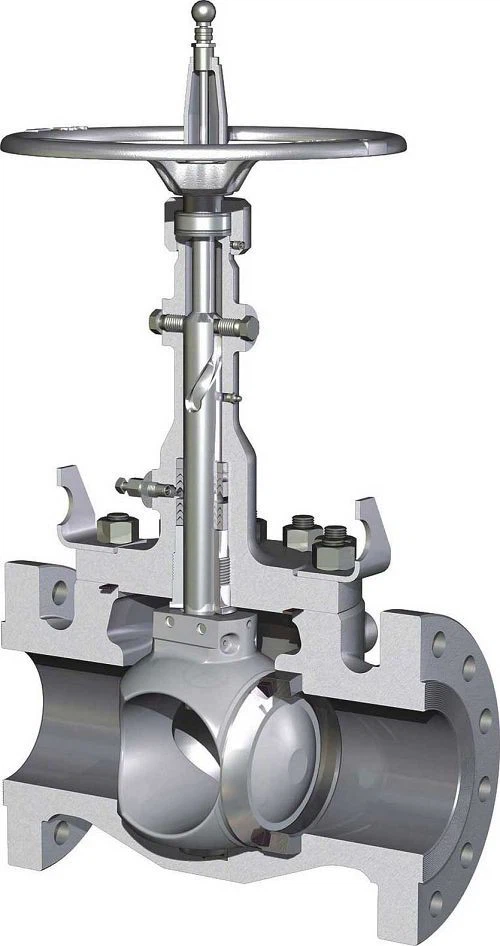

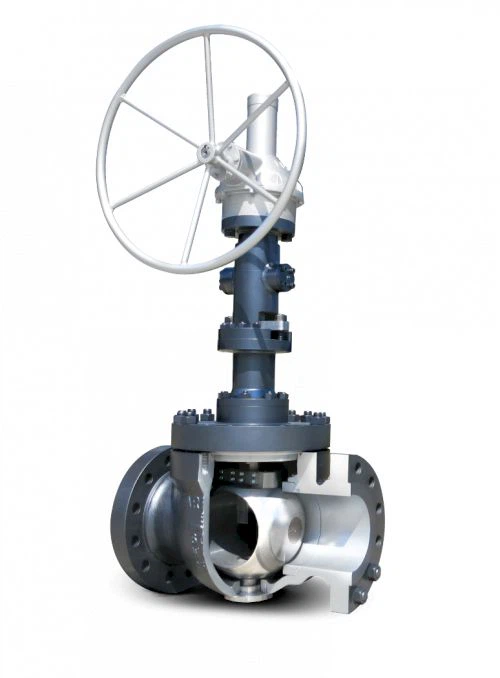

Orbiidi kuulkraan

Orbit Ball Valve oma unikaalse disainiga, eriti sellise avamisprotsessiga, millel puudub hõõrdumine ja väljalülitus ei leki. Jõudlus on eriti sobiv erinõuete täitmiseks mitmesugustes äärmiselt karmides töötingimustes, täismetallkonstruktsioonide konstruktsioon, tulekindel disain, võib kohaneda madalate temperatuuride vahemikus -196 kraadi või (-320 kraadi F) ja kõrge temperatuur võib olla kuni 600 kraadi või (1112 kraadi F) töötemperatuur, samuti võib see kohaneda lisandite keskkonna (sh liiv, lühikesed kiud) tingimustega. Eriti väärib märkimist, et me järgime täielikult Ameerika korrosioonivabriku assotsiatsiooni NACE standardnõudeid projekteerimisel, materjali valik vastab sulfiidse keskkonna sulfiidpinge pragunemiskindluse nõuetele.

KLAPPI DISAIN

Põhineb API 6D, API 600, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATUURI VAHEMIK

-320 kuni 1112 kraadi F (-196 kuni 600 kraadi)

SUURUS

NPS 2-24 (DN 2-600)

RÕHUREITING

ASME 150 - ASME 2500

NÄOST NÄKKU

Vastavalt API 6D standardile

LÕPETA ÜHENDUSED

RF, RTJ vastavalt punktidele B16.5 ja B16.47
BW, põkkkeevitatud vastavalt B16.25-le

MATERJALID:

Süsinikteras, roostevaba teras, madala temperatuuriga süsinikteras, dupleks, superdupleks, Inconel

KERE DISAIN

Sepistatud või valatud ühes tükis

ISTME DISAIN

Ühekohaline disain

Üksik, statsionaarne pesa klapis tihendab mõlemas suunas ja väldib tihendite vahele jääva rõhu probleeme.

Varre tihendamine:

Tihenduspindade vahel pole hõõrdumist

selle ainulaadne varre ja klapipesa struktuur klapi avamise-sulgemise protsessis ilma hõõrdumiseta, mis võib ventiili kasutusiga pikendada, on usaldusväärsem.

Palli ja istme isepuhastuv funktsioon

Kandja avamise konstruktsioonil 360 palli ja klapipesa pinnaga on isepuhastuv funktsioon.

OPERATOR

Käsiratas, käigukast või ajam koos asendinäidiku ja lukustusseadmega

TESTIMINE JA SERTIFIKATSIOONID

Vastavus API 6D & ISO 5208 ja API 598 kontrollimisele ja testimisele
Tuleohutus ja tulekindlus vastavalt API 607 ​​nõuetele
SIL 3 sertifikaat vastavalt IEC61508
Lennuheitmed vastavalt ISO15848-le
PED 2014/68/UE
