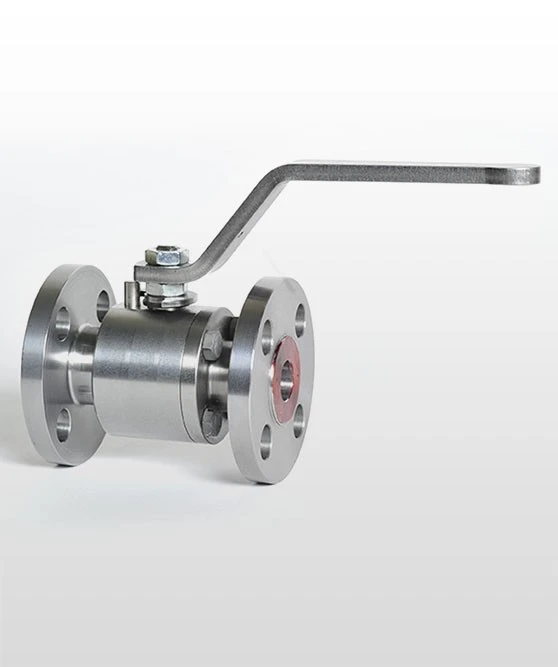

RTJ kuulkraan

RTJ ujuvad kuulventiilid on toodetud vastavalt API 6D-le. Ventiil on konfigureeritud väikese läbimõõduga sepistatud poltidega kaheosalise poolitatud korpusega, mis sobib keskmise/madala rõhuga töötingimustesse. Lihtne disain on klapipesad otse korpusesse sisestatud.
Ülesvoolu rõhk surub vabalt ujuva kuuli vastu allavoolu asuvat istet – tekkiv kokkusurumine annab ideaalse lekkevaba tihenduslahenduse.
Vars on ühendatud kuuli ülaosas ja võimaldab ventiilil veerandpöördega avaneda ja sulguda.
Materjalivalik on täielikult kohandatav vastavalt kliendi projekti spetsifikatsioonidele ning saadaval on mitmed unikaalsed funktsioonid, mis pakuvad täiustatud tehnilist lahendust, mis sobib agressiivse avamerekeskkonna ning söövitavate ja abrasiivsete vedelike jaoks.

KLAPIDE DISAIN

Põhineb API 6D-l

TEMPERATUURI VAHEMIK

-150 kuni 662 kraadi F (-101 kuni 350 kraadi)

SUURUS

NPS 1/2-6 (DN 15-150)

RÕHUREITING

ASME 150 - ASME 2500

NÄOST NÄKKU

Vastavalt API 6D standardile

LÕPETA ÜHENDUSED

RTJ vastavalt punktidele B16.5 & B16.47

KERE DISAIN

Sepistatud/valu poltidega kaheosaline

ISTME DISAIN

Pehmed või metallist istuvad kõvakattega kuulil ja istmetel

FUNKTSIOONID

Sekundaarsed tihendid puhtast grafiidist
Antistaatiline seade
Anti Blow out vars
Kahesuunaline tihe sulgemine
Saadaval madala lenduvate heitkogustega varre pakend
O-rõngas/huuletihendid ja grafiidikonfiguratsioon

OPERATOR

Manuaal: mutrivõti või tabalukuga käik

TESTIMINE JA SERTIFIKATSIOONID

Vastavus API 6D & ISO 5208 ja API 598 kontrollimisele ja testimisele
Tuleohutus ja tulekindlus vastavalt API 6FA/607 nõuetele
SIL 3 sertifikaat vastavalt IEC61508
Lenduv emissioon vastavalt ISO15848-le
PED 2014/68/UE

Millised on ujuvkuulventiilide konkreetsed rakendused naftakeemiatööstuses?

Naftakeemiatööstuses hõlmavad ujuvkuulventiilide spetsiifilised rakendused järgmisi aspekte:

Kontrollige naftakaevude voolu ja rõhku:

Ujuvaid kuulventiile kasutatakse nafta kaevandamise valdkonnas laialdaselt naftapuuraukude voolu ja rõhu reguleerimiseks. Kuulkraani avanemisastet reguleerides saab naftakaevu õli tootmist ja rõhku täpselt kontrollida ning naftaväljade tootmise stabiilsust ja ohutust parandada.

Parandage keemiliste reaktsioonide stabiilsust:

Keemiatööstuses kasutatakse erinevate kemikaalide voolu ja rõhu reguleerimiseks ujuvaid kuulventiile. Kuna keemiatootmisprotsess hõlmab mitmesuguseid keerulisi keemilisi reaktsioone, tuleb erinevate toorainete ja vaheainete voolu ja rõhku rangelt kontrollida. Ujuvad kuulventiilid võivad tagada nende parameetrite stabiilsuse, parandades seeläbi keemiliste reaktsioonide stabiilsust ja tõhusust.

Kaitske seadmeid ja mahuteid:

Keemiaseadmetel ja mahutitel on sageli erilised keskkonnad, nagu kõrge temperatuur, kõrge rõhk, söövitavus, süttivus ja plahvatus. Ujuvate kuulventiilide kasutamine võib tagada seadmete ja mahutite normaalse töö ning vältida seadmete rikkeid, purunemist ja kahjustusi torujuhtme ülevoolust, liigsest rõhust ja muudest põhjustest.

Torujuhtme liigse rõhu vältimine:

Kemikaalide tootmisprotsessi käigus võib katelde, reaktorite ja muude seadmete tekitatav kõrge temperatuur ja kõrgsurvegaas kergesti põhjustada torustiku ülemäärast rõhku, mis toob tootmisse kaasa ohutusriskid. Ujuva kuulventiili funktsioon on automaatselt reguleerida sisselaske- ja väljalaskeklappide ala, et vähendada voolukiirust ja rõhuerinevust, saavutades seeläbi torujuhtme rõhu juhtimise eesmärgi.

Kemikaalide lekke vältimine:

Kemikaalide tootmisel, transportimisel ja ladustamisel võivad tõhusate kontrollimeetmete puudumisel tekkida lekkeõnnetused, mis põhjustavad ohutusõnnetusi ja keskkonnareostust. Ujuv kuulventiil suudab tõhusalt juhtida kemikaalide voolu ja vähendada lekkeohtu usaldusväärse tihendusstruktuuri ja tagasivoolu vältimise funktsiooni kaudu.

Parandage tootmise efektiivsust:

Ujuva kuulventiili kiired ja täpsed juhtimisomadused muudavad protsessi stabiilsemaks, vähendavad töötajate töökoormust ja parandavad tootmise efektiivsust. Samal ajal tagavad selle täpsed juhtimis- ja reguleerimisvõimalused vedela keskkonna osakaalu ja voolukiiruse stabiilsuse tootmisprotsessis, parandades seeläbi toote kvaliteeti.

Kokkuvõtteks võib öelda, et ujuvkuulventiile kasutatakse naftakeemiatööstuses laialdaselt ja olulisel määral. Need mitte ainult ei taga tootmisprotsessi stabiilsust ja ohutust, vaid parandavad ka tootmise efektiivsust ja toote kvaliteeti.
