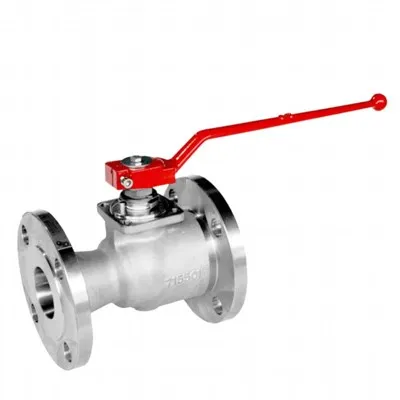

Väljapuhumiskindel varrega kuulkraan

Läbipuhumiskindla varrega ujuvkuulventiilid on toodetud vastavalt API 6D-le. Ventiil on konfigureeritud väikese läbimõõduga sepistatud poltidega kaheosalise poolitatud korpusega, mis sobib keskmise/madala rõhuga töötingimustesse. Lihtne disain on klapipesad otse korpusesse sisestatud.
Ülesvoolu rõhk surub vabalt ujuva kuuli vastu allavoolu asuvat istet – tekkiv kokkusurumine annab ideaalse lekkevaba tihenduslahenduse.
Blowout-kindel vars on ühendatud kuuli ülaosas ja võimaldab ventiilil veerandpöörde liigutusega avaneda ja sulguda.
Materjalivalik on täielikult kohandatav vastavalt kliendi projekti spetsifikatsioonidele ning saadaval on mitmed unikaalsed funktsioonid, mis pakuvad täiustatud tehnilist lahendust, mis sobib agressiivse avamerekeskkonna ning söövitavate ja abrasiivsete vedelike jaoks.

KLAPIDE DISAIN

Põhineb API 6D-l

TEMPERATUURI VAHEMIK

-150 kuni 662 kraadi F (-101 kuni 350 kraadi)

SUURUS

NPS 1/2-6 (DN 15-150)

RÕHUREITING

ASME 150 - ASME 2500

NÄOST NÄKKU

Vastavalt API 6D standardile

LÕPETA ÜHENDUSED

RF, RTJ vastavalt punktidele B16.5 ja B16.47
SW, pesa keevitatud vastavalt punktile B16.11

KERE DISAIN

Sepistatud/valu poltidega kaheosaline

ISTME DISAIN

Pehmed või metallist istuvad kõvakattega kuulil ja istmetel

FUNKTSIOONID

Sekundaarsed tihendid puhtast grafiidist
Antistaatiline seade
Anti Blow out vars
Kahesuunaline tihe sulgemine
Saadaval madala lenduvate heitkogustega varre pakend
O-rõngas/huuletihendid ja grafiidikonfiguratsioon

OPERATOR

Manuaal: mutrivõti või tabalukuga käik

TESTIMINE JA SERTIFIKATSIOONID

Vastavus API 6D & ISO 5208 ja API 598 kontrollimisele ja testimisele
Tuleohutus ja tulekindlus vastavalt API 6FA/607 nõuetele
SIL 3 sertifikaat vastavalt IEC61508
Lenduv emissioon vastavalt ISO15848-le
PED 2014/68/UE
